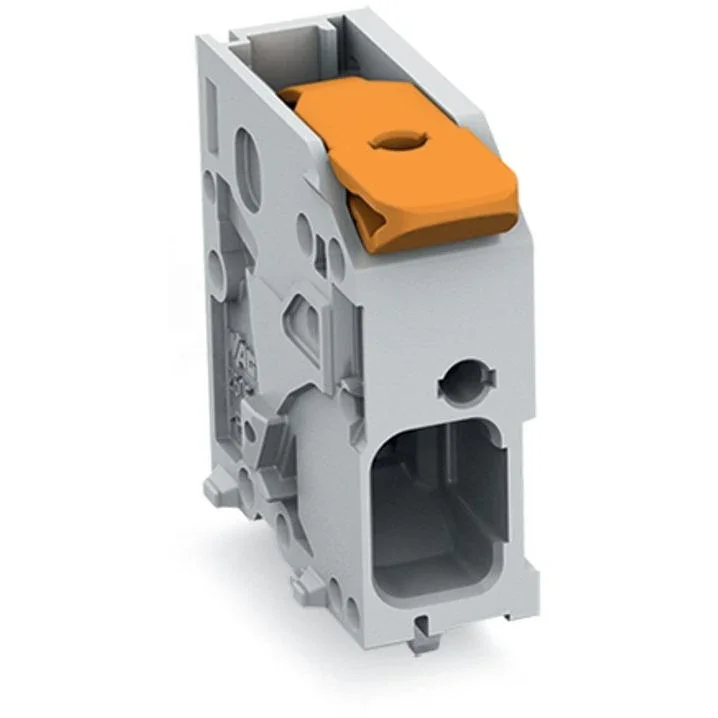

WAGO – Leiterplattenklemme 2606-1101/000-004 6mm²,sw − 200 Stück

Leiterplattenklemme
Hebel
6 mm²
Rastermaß 7,5 mm
1-polig
Push-in CAGE CLAMP®
schwarz

Leiterplattenklemme Serie 2606, schwarz

Die Leiterplattenklemme hat die Artikelnummer 2606-1101/000-004 und ermöglicht einen schnellen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 bis 13 mm nötig. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (10,35 x 28 x 24,3) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 10 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird in einem 0 °-Winkel zur Platine eingeführt.

Technische Details Höhe 24 mm Anzahl der elektrischen Anschlüsse 1 Anzahl der Etagen 1 Rastermaß der Anschlüsse 7,5 mm Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal) Bemessungsstrom In 41 A Bemessungsspannung 1000 V Bemessungsstoßspannung 8 kV Überspannungskategorie III Verschmutzungsgrad 2 Anschlussart Leiter Federzuganschluss Anschließbarer Leiterquerschnitt eindrähtig 0,2..10 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,25..6 mm² Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,2..10 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,2..10 mm² Anschlussart Leiterplatte Lötanschluss Werkstoff der Anschlussoberfläche Zinn Länge des Pins 4 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe grau Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..105 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
