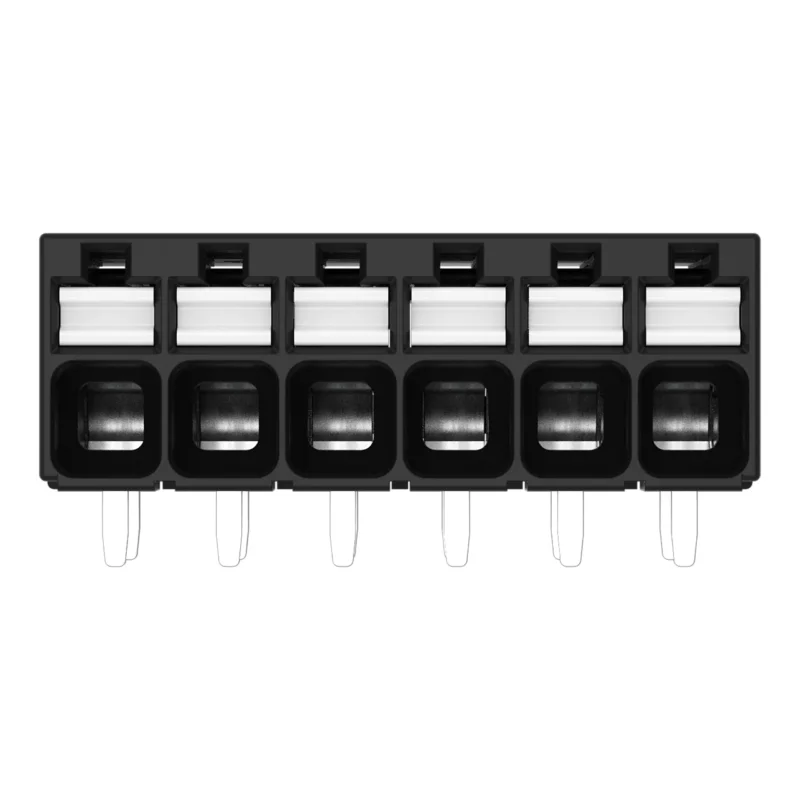

WAGO – Leiterplattenklemme THR-Leiterplattenklemme 2086-1206 Drücker,1,5mm²,sw − 144 Stück

THR-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 3,5 mm
6-polig
Push-in CAGE CLAMP®
schwarz

Leiterplattenklemme Serie 2086 mit Rastermaß 3,5 mm

Die Leiterplattenklemme hat die Artikelnummer 2086-1206 und ermöglicht eine schnelle und sichere Verbindung. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (21,7 x 10,2 x 13,6) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm². Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THR. Der Leiter wird im Winkel von 0 ° zur Oberfläche eingeführt.

Technische Details Höhe 10,2 mm Anzahl der elektrischen Anschlüsse 6 Anzahl der Etagen 1 Rastermaß der Anschlüsse 3,5 mm Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal) Bemessungsstrom In 17,5 A Bemessungsspannung 160 V Bemessungsstoßspannung 2,5 kV Überspannungskategorie III Verschmutzungsgrad 2 Anschlussart Leiter Federzuganschluss Anschließbarer Leiterquerschnitt eindrähtig 0,14..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,25..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,14..1,5 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,14..1,5 mm² Anschlussart Leiterplatte THR-Anschluss Werkstoff der Anschlussoberfläche Zinn Länge des Pins 2,4 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe schwarz Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..105 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
