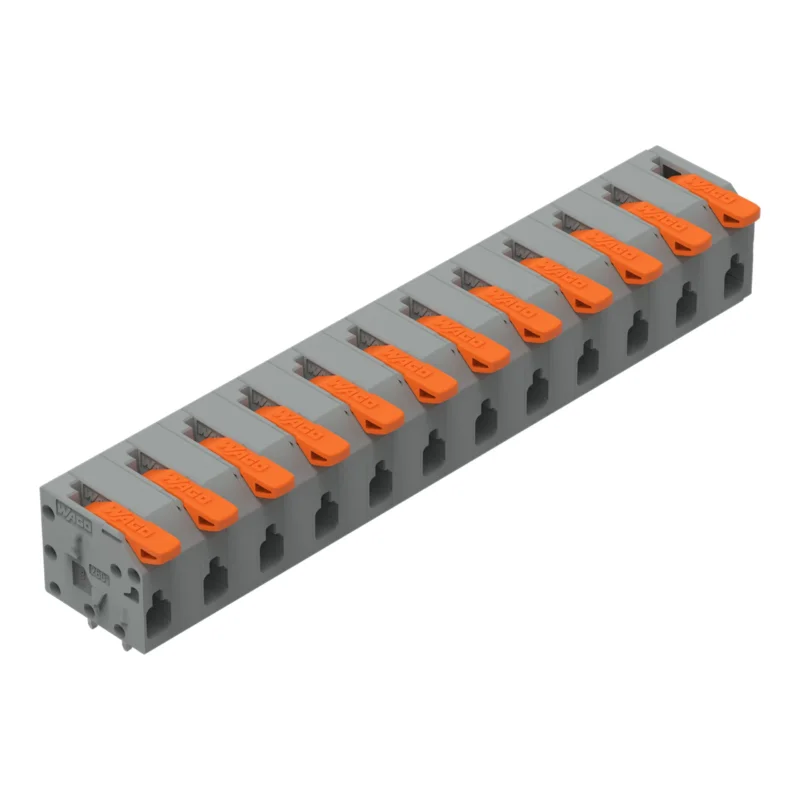

WAGO – Leiterplattenklemme 2601-1312 1,5mm²,gr − 20 Stück

Leiterplattenklemme
Hebel
1,5 mm²
Rastermaß 7,5 mm
12-polig
Push-in CAGE CLAMP®
1,50 mm²
grau

Leiterplattenklemme Serie 2601 mit Lötstiftabmessungen 1 x 0,5 mm

Die Leiterplattenklemme hat die Artikelnummer 2601-1312 und ermöglicht einen schnellen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (89,8 x 16,35 x 16,58) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme gemacht für Leiterquerschnitte von 0,14 mm² bis 2,5 mm². Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird zur Platine im Winkel von 0 ° eingeführt.

Technische Details Anzahl der Etagen 1 Anschließbarer Leiterquerschnitt eindrähtig 0,14..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,25..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,2..1,5 mm² Anschlussart Leiterplatte Lötanschluss Länge des Pins 3,6 mm Gehäusefarbe grau Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..105 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten
